L'ESP32 en réseau — OSC et serveur web#

← ALT in&out XP · Programme

Pour la semaine ALT in&out XP, avec les programmeur.euse.s. On part des bases du Jour 2 et du HID du Jour 3.

1. Par le Wi-Fi (OSC) — ESP32 → Godot et Godot → ESP32, sans câble
2. L'ESP32 comme petit serveur web — réglages depuis un téléphone

1. Communication par le Wi-Fi (OSC)#

On peut passer par le réseau local pour communiquer entre le microcontrôleur et Godot : plus besoin de câble.

Open Sound Control (OSC) : Open Sound Control (OSC) is an open, transport-independent, message-based encoding developed for communication among computers, sound synthesizers, and other multimedia devices.

Côté ESP32 : la librairie OSC#

On utilise la librairie OSC du CNMAT (Adrian Freed). Elle est déjà dans lib_deps du platformio.ini : rien à installer.

Le réseau#

Il faut un réseau local partagé entre le PC qui fait tourner Godot et l'ESP32. Le réseau de l'école ne le permet pas forcément : partagez plutôt une connexion depuis votre téléphone.

Il faut aussi connaître l'adresse IP du PC sur ce réseau local (dans l'exemple : 172.20.10.3). Dans le terminal :

Attention : cette adresse peut changer, après un redémarrage par exemple.

Côté ESP32#

#include <Arduino.h>
#include <WiFi.h>
#include <WiFiUdp.h>
#include <OSCMessage.h>

char ssid[] = "PRob";      // nom du réseau
char pass[] = "zzzzzzzz";  // mot de passe

WiFiUDP Udp;
const IPAddress outIp(172, 20, 10, 3);  // ← changez par l'IP de l'ordinateur !!
const unsigned int outPort = 9999;      // port sur lequel Godot écoute
const unsigned int localPort = 8888;    // port local de l'ESP32

void setup() {
  Serial.begin(115200);

  // Connexion au réseau Wi-Fi
  Serial.println();
  Serial.println();
  Serial.print("Connecting to ");
  Serial.println(ssid);
  WiFi.begin(ssid, pass);

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("");

  Serial.println("WiFi connected");
  Serial.println("IP address: ");
  Serial.println(WiFi.localIP());

  Serial.println("Starting UDP");
  Udp.begin(localPort);
  Serial.print("Local port: ");
  Serial.println(localPort);
}

void loop() {
  OSCMessage msg("/test");
  msg.add("hello, osc.");
  Udp.beginPacket(outIp, outPort);
  msg.send(Udp);
  Udp.endPacket();
  msg.empty();
  delay(500);
}

Pour envoyer la valeur d'un capteur à la place du texte : msg.add(analogRead(4)); (utilisez les GPIO 1 à 10 : les autres entrées analogiques ne marchent pas avec le Wi-Fi).

Côté Godot : l'addon GodOSC#

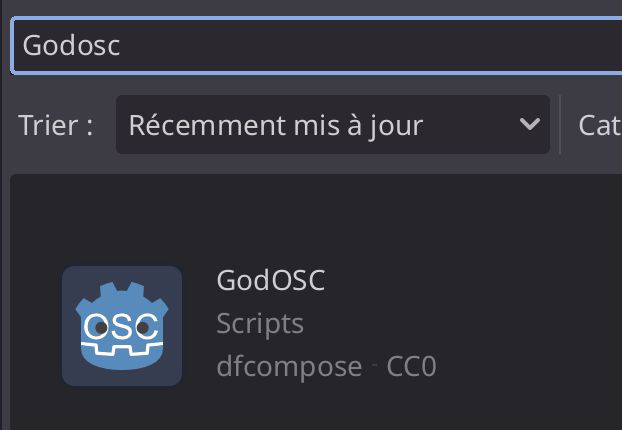

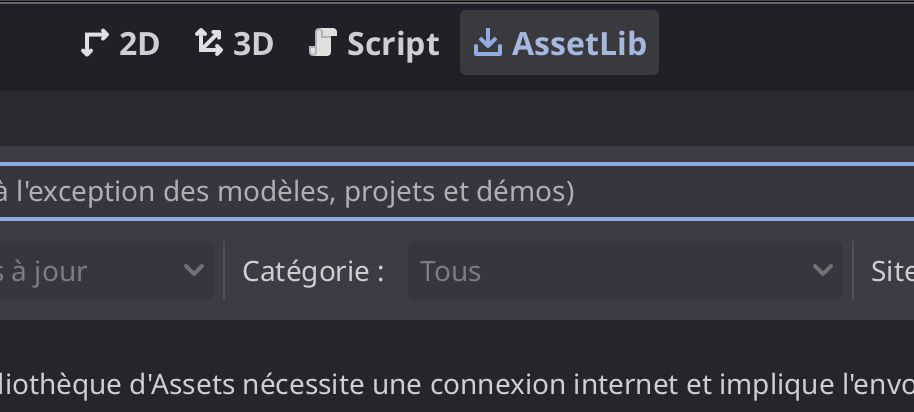

1. Téléchargez l'addon GodOSC : https://godotengine.org/asset-library/asset/2538 (ou directement dans Godot : onglet AssetLib → cherchez « GodOSC »)

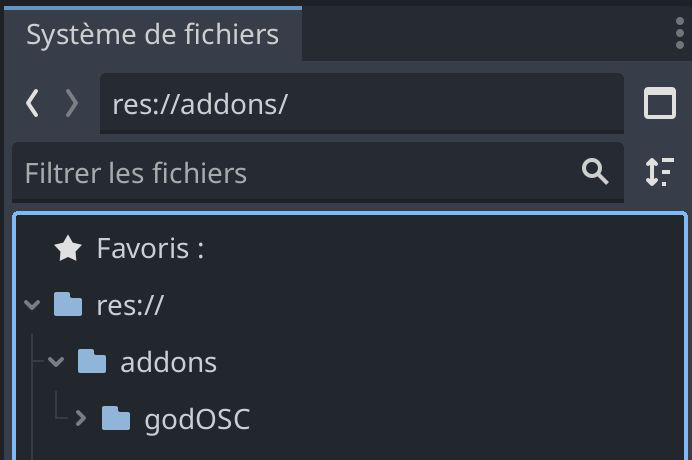

2. Décompressez-le et placez le contenu dans le dossier addons à la racine du projet.

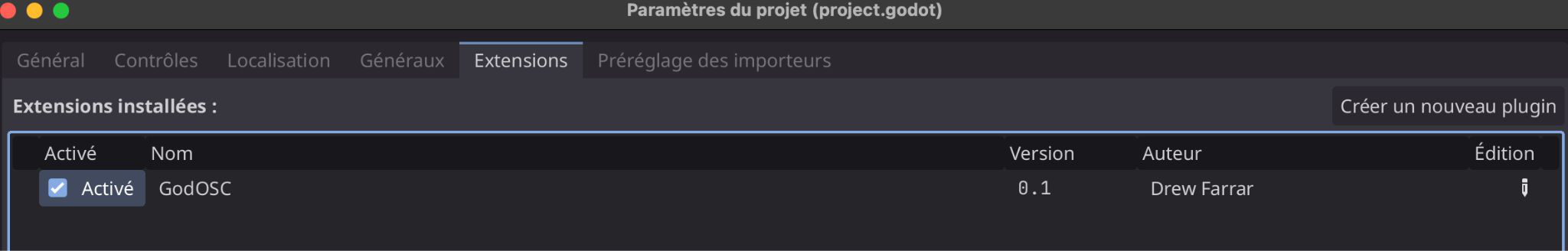

3. Projet → Paramètres du projet → Plugins : activez GodOSC.

Le serveur OSC#

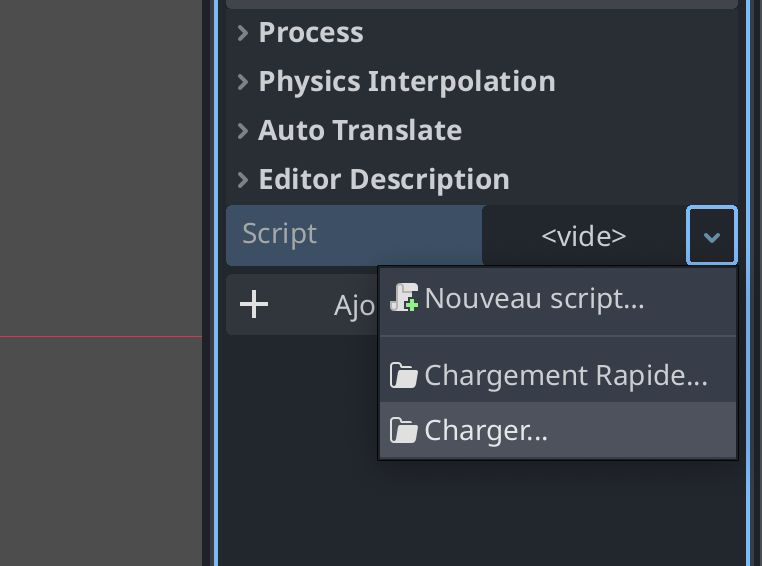

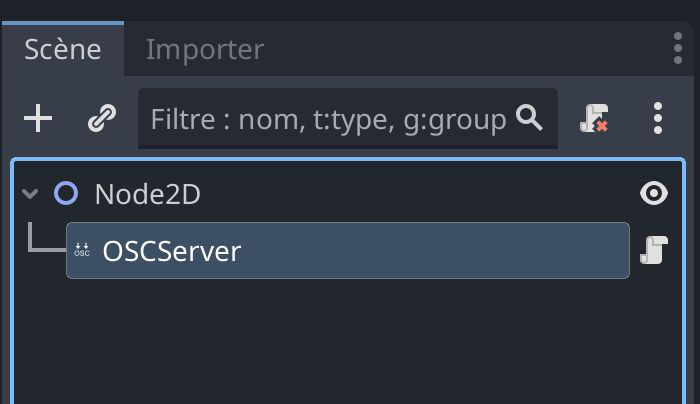

Créez un nœud et ajoutez-lui le script existant de la librairie OSCServer : addons → godOSC → Scripts → OSCServer.

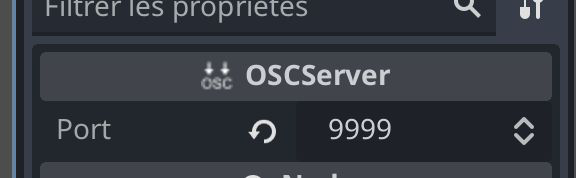

Une nouvelle propriété Port apparaît : remplacez-la par la valeur du code de l'ESP32 (const unsigned int outPort = 9999;).

Le récepteur#

Il faut maintenant un autre nœud qui écoute les messages d'une adresse (channel) précise. Ici, le microcontrôleur envoie "hello, osc." sur /test.

Dans la même scène que l'OSCServer, sur n'importe quel nœud, ajoutez un script avec ce code :

extends OSCReceiver

## Code exécuté quand Parent Control est réglé sur "custom".
func _custom_control(address: String, vals: Array, time):
    if vals != []:
        print(address)
        print(vals)
    pass

• Cette fonction est déclenchée à chaque message reçu. Utilisez vals pour interagir !!

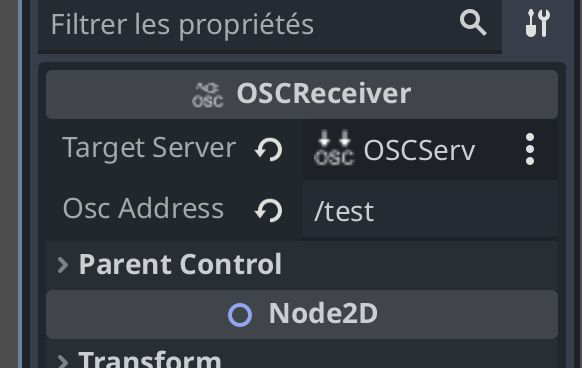

• Le script fait apparaître dans l'inspecteur une propriété Osc Address : l'adresse à écouter, ici /test.

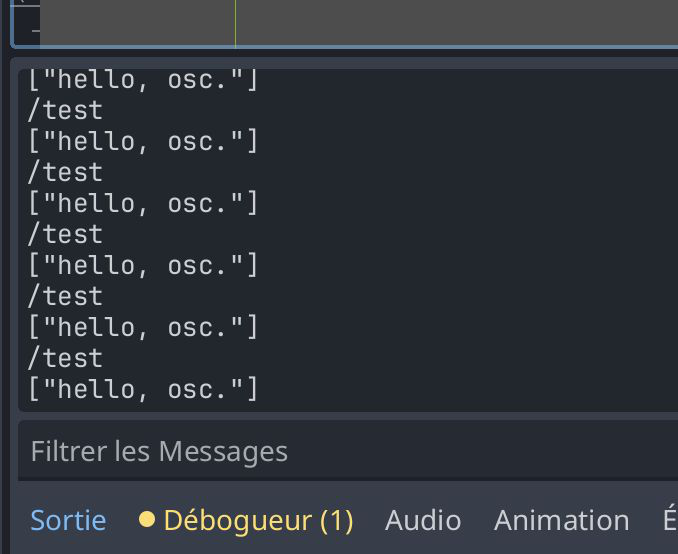

Si tout se passe bien, vous devriez voir apparaître les logs !!

Dans l'autre sens : Godot → ESP32, changer la couleur de la LED#

Jusqu'ici, l'ESP32 parlait et Godot écoutait. On inverse : Godot envoie un message OSC /led avec trois nombres (rouge, vert, bleu entre 0 et 255), et l'ESP32 allume sa LED intégrée de cette couleur. Le jeu peut ainsi faire réagir l'objet physique : clignoter quand on perd, changer de couleur selon le niveau…

Cette fois, c'est Godot qui doit connaître l'adresse IP de l'ESP32 : l'ESP32 l'affiche dans le moniteur série au démarrage.

Côté ESP32#

Même réseau Wi-Fi que plus haut. L'ESP32 écoute sur le port 8888 :

#include <Arduino.h>
#include <WiFi.h>
#include <WiFiUdp.h>
#include <OSCMessage.h>
#include <Adafruit_NeoPixel.h>

char ssid[] = "PRob";      // nom du réseau
char pass[] = "zzzzzzzz";  // mot de passe

WiFiUDP Udp;
const unsigned int localPort = 8888;  // port sur lequel l'ESP32 écoute

Adafruit_NeoPixel led(1, 48, NEO_GRB + NEO_KHZ800);  // LED RGB intégrée

// Appelée à chaque message reçu sur l'adresse /led
void changerCouleur(OSCMessage &msg) {
  int r = msg.getInt(0);
  int g = msg.getInt(1);
  int b = msg.getInt(2);
  led.setPixelColor(0, led.Color(r, g, b));
  led.show();
  Serial.printf("Couleur reçue : %d %d %d\n", r, g, b);
}

void setup() {
  Serial.begin(115200);
  led.begin();
  led.setBrightness(80);  // la LED est très puissante : on la calme un peu
  led.show();

  WiFi.begin(ssid, pass);
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println();
  Serial.print("Adresse IP de l'ESP32 : ");
  Serial.println(WiFi.localIP());  // ← à recopier dans Godot

  Udp.begin(localPort);
}

void loop() {
  int taille = Udp.parsePacket();  // un message est-il arrivé ?
  if (taille > 0) {
    OSCMessage msg;
    while (taille--) {
      msg.fill(Udp.read());        // on lit le message octet par octet
    }
    if (!msg.hasError()) {
      msg.dispatch("/led", changerCouleur);  // si l'adresse est /led → changerCouleur
    }
  }
}

Côté Godot#

Pour envoyer, pas besoin d'addon : un message OSC n'est qu'une petite suite d'octets envoyée en UDP. On la fabrique nous-mêmes, ce qui permet de voir à quoi ressemble un message OSC.

À chaque clic, la baballe prend une couleur au hasard, et l'ESP32 prend la même :

extends Node2D

var ip_esp32 = "172.20.10.5"   # ← l'adresse affichée par l'ESP32
var port_esp32 = 8888

var udp = PacketPeerUDP.new()

var rayon = 40
var couleur = Color.ORANGE
var couleur_fond = Color("#1d1b33")
var position_cercle = Vector2(0, 0)   # où est la baballe (x, y)

func _ready():
    RenderingServer.set_default_clear_color(couleur_fond)
    position_cercle = get_viewport_rect().size / 2
    udp.set_dest_address(ip_esp32, port_esp32)

func _input(event):
    if event is InputEventMouseButton and event.pressed and event.button_index == MOUSE_BUTTON_LEFT:
        couleur = Color(randf(), randf(), randf())
        queue_redraw()
        # Les couleurs de Godot vont de 0 à 1, la LED attend 0 à 255
        envoyer_osc("/led", [couleur.r8, couleur.g8, couleur.b8])

func _draw():
    draw_circle(position_cercle, rayon, couleur)

# ----- Fabriquer et envoyer un message OSC -----
# Un message OSC = une adresse ("/led"), la liste des types (",iii" : 3 entiers),
# puis les valeurs. Chaque morceau fait un multiple de 4 octets.

func envoyer_osc(adresse, valeurs):
    var paquet = StreamPeerBuffer.new()
    paquet.big_endian = true   # l'OSC range les octets « poids fort d'abord »
    ecrire_texte(paquet, adresse)
    ecrire_texte(paquet, "," + "i".repeat(valeurs.size()))
    for v in valeurs:
        paquet.put_32(v)
    udp.put_packet(paquet.data_array)

func ecrire_texte(paquet, texte):
    var octets = texte.to_ascii_buffer()
    paquet.put_data(octets)
    # On termine le texte par 1 à 4 octets nuls pour arriver à un multiple de 4
    for i in range(4 - octets.size() % 4):
        paquet.put_u8(0)

• PacketPeerUDP envoie des paquets sur le réseau, sans connexion préalable : si l'ESP32 n'est pas là, le message est simplement perdu (pas d'erreur).
• couleur.r8 donne le rouge entre 0 et 255.

Cliquez : la LED de l'ESP32 prend la couleur de la baballe, et le moniteur série affiche Couleur reçue : ….

Rien ne se passe ? Vérifiez que l'ordinateur et l'ESP32 sont sur le même réseau, que l'IP dans Godot est bien celle affichée par l'ESP32, et que le pare-feu de l'ordinateur ne bloque pas Godot.

Défis

1. La couleur suit la souris : utilisez Color.from_hsv(x / largeur, 1, 1) avec la position de la souris (get_global_mouse_position()), et envoyez au plus 20 messages par seconde.
2. La LED devient rouge quand la baballe touche le bord de l'écran.
3. Ajoutez une adresse /luminosite avec une seule valeur, et msg.dispatch("/luminosite", …) côté ESP32 pour appeler led.setBrightness(...).

var temps = 0.0   # temps écoulé depuis le dernier envoi, en secondes

func _process(delta):
    var largeur = get_viewport_rect().size.x
    var souris = get_global_mouse_position()

    # La position de la souris (de 0 à 1 sur la largeur) choisit la teinte
    var teinte = clamp(souris.x / largeur, 0, 1)
    couleur = Color.from_hsv(teinte, 1, 1)
    queue_redraw()

    # Au plus 20 messages par seconde : un envoi toutes les 0,05 s
    temps += delta
    if temps >= 0.05:
        temps = 0
        envoyer_osc("/led", [couleur.r8, couleur.g8, couleur.b8])

var au_bord = false   # la baballe touchait-elle le bord à l'image précédente ?

func _process(delta):
    var taille = get_viewport_rect().size
    var marge = Vector2(rayon, rayon)
    position_cercle = get_global_mouse_position().clamp(marge, taille - marge)   # reste dans l'écran
    queue_redraw()

    var touche = position_cercle.x <= rayon or position_cercle.y <= rayon or position_cercle.x >= taille.x - rayon or position_cercle.y >= taille.y - rayon

    if touche and not au_bord:
        envoyer_osc("/led", [255, 0, 0])                           # elle arrive au bord : rouge !
    if not touche and au_bord:
        envoyer_osc("/led", [couleur.r8, couleur.g8, couleur.b8])  # elle repart : sa couleur
    au_bord = touche

int led_r = 0, led_g = 0, led_b = 0;   // dernière couleur reçue

void changerCouleur(OSCMessage &msg) {
  led_r = msg.getInt(0);
  led_g = msg.getInt(1);
  led_b = msg.getInt(2);
  led.setPixelColor(0, led.Color(led_r, led_g, led_b));
  led.show();
}

void changerLuminosite(OSCMessage &msg) {
  int luminosite = constrain(msg.getInt(0), 0, 255);
  led.setBrightness(luminosite);
  led.setPixelColor(0, led.Color(led_r, led_g, led_b));   // on réaffiche la couleur
  led.show();
  Serial.printf("Luminosité reçue : %d\n", luminosite);
}

    if (!msg.hasError()) {
      msg.dispatch("/led", changerCouleur);
      msg.dispatch("/luminosite", changerLuminosite);
    }

var luminosite = 80   # même valeur de départ que l'ESP32

func _input(event):
    if event is InputEventMouseButton and event.pressed and event.button_index == MOUSE_BUTTON_LEFT:
        couleur = Color(randf(), randf(), randf())
        queue_redraw()
        envoyer_osc("/led", [couleur.r8, couleur.g8, couleur.b8])
    if event.is_action_pressed("ui_up"):
        luminosite = min(luminosite + 25, 255)
        envoyer_osc("/luminosite", [luminosite])
    if event.is_action_pressed("ui_down"):
        luminosite = max(luminosite - 25, 5)
        envoyer_osc("/luminosite", [luminosite])

2. L'ESP32 comme petit serveur web#

Hello World#

L'ESP32 crée son propre réseau Wi-Fi (mode Access Point) et sert une page web.

#include <Arduino.h>
#include <WiFi.h>
#include <WebServer.h>

const char* ssid = "wifi-Demo";  // nom du réseau créé par l'ESP32
const char* password = "";       // sans mot de passe

WebServer server(80);

void handleRoot() {
  server.send(200, "text/plain", "Hello World");
}

void setup() {
  WiFi.mode(WIFI_AP);
  WiFi.softAP(ssid, password);

  Serial.begin(115200);
  Serial.print("IP: ");
  Serial.println(WiFi.softAPIP());  // en général 192.168.4.1

  server.on("/", handleRoot);
  server.begin();
}

void loop() {
  server.handleClient();
}

Connectez votre téléphone au réseau wifi-Demo, puis ouvrez l'adresse IP affichée dans un navigateur.

Contrôler la couleur de la LED intégrée (GPIO 48) depuis une page web#

#include <Arduino.h>
#include <WiFi.h>
#include <WebServer.h>
#include <Adafruit_NeoPixel.h>

const char* ssid = "ESP32-RGB";
const char* password = "";

WebServer server(80);
Adafruit_NeoPixel led(1, 48, NEO_GRB + NEO_KHZ800);

// Variables globales pour les couleurs
int r = 0, g = 0, b = 0;

void handleRoot() {
  String html = R"rawliteral(
<html>
<body style="text-align:center;padding:50px;font-family:Arial;">
<h2>LED RGB Control</h2>
Rouge: <input type="range" min="0" max="255" value="0" id="r" oninput="update()"><br><br>
Vert: <input type="range" min="0" max="255" value="0" id="g" oninput="update()"><br><br>
Bleu: <input type="range" min="0" max="255" value="0" id="b" oninput="update()"><br><br>
<script>
function update() {
  fetch('/set?r=' + document.getElementById('r').value +
        '&g=' + document.getElementById('g').value +
        '&b=' + document.getElementById('b').value);
}
</script>
</body>
</html>
)rawliteral";
  server.send(200, "text/html", html);
}

void handleSet() {
  // Stocker les valeurs dans les variables globales
  r = server.arg("r").toInt();
  g = server.arg("g").toInt();
  b = server.arg("b").toInt();
  server.send(200, "text/plain", "OK");
}

void setup() {
  Serial.begin(115200);
  led.begin();
  WiFi.mode(WIFI_AP);
  WiFi.softAP(ssid, password);
  Serial.println(WiFi.softAPIP());
  server.on("/", handleRoot);
  server.on("/set", handleSet);
  server.begin();
}

void loop() {
  server.handleClient();

  // Mettre à jour la LED dans la loop
  led.setPixelColor(0, led.Color(r, g, b));
  led.show();

  delay(10);  // petite pause
}

Capteur piézo : calibration et réglage par page web#

Même montage que le piézo du Jour 2 : piézo entre GND et le GPIO 1, avec une résistance de 1 MΩ en parallèle.

Ouvrir ce montage dans Plot Circuits ↗

• Réseau créé : ESP32-Piezo
• Mot de passe : piezo123
• Adresse IP : 192.168.4.1

#include <Arduino.h>

// Capteur piézo ESP32-S3 Super Mini + interface web simple
// Piézo connecté entre GND et GPIO 1 (entrée analogique compatible Wi-Fi)
#include <WiFi.h>
#include <WebServer.h>

// Configuration Wi-Fi Access Point
const char* ap_ssid = "ESP32-Piezo";
const char* ap_password = "piezo123";  // 8 caractères minimum

// Configuration piézo
const int PIEZO_PIN = 1;
const int CALIBRATION_SAMPLES = 200;
const int CALIBRATION_DELAY = 25;

int baseline_max = 0;
int detection_threshold = 0;
int THRESHOLD_MARGIN = 20;

int last_hit = 0;           // valeur du dernier coup
unsigned long hit_count = 0;

WebServer server(80);  // serveur web

void calibratePiezoMaxThreshold() {
  int maxValue = 0;
  for (int i = 0; i < CALIBRATION_SAMPLES; i++) {
    int currentValue = analogRead(PIEZO_PIN);
    if (currentValue > maxValue) {
      maxValue = currentValue;
    }
    delay(CALIBRATION_DELAY);
  }
  baseline_max = maxValue;
  // Seuil = valeur max observée + marge de sécurité
  detection_threshold = baseline_max + THRESHOLD_MARGIN;
}

// Page principale : état + formulaire de réglage
void handleRoot() {
  String html = "<html><head><meta name='viewport' content='width=device-width'></head>";
  html += "<body style='text-align:center;padding:30px;font-family:Arial;'>";
  html += "<h2>Capteur piezo</h2>";
  html += "<p>Max au repos : " + String(baseline_max) + "</p>";
  html += "<p>Seuil : " + String(detection_threshold) + "</p>";
  html += "<p>Coups : " + String(hit_count) + " (dernier : " + String(last_hit) + ")</p>";
  html += "<form action='/set'>Marge : ";
  html += "<input type='number' name='margin' value='" + String(THRESHOLD_MARGIN) + "'>";
  html += " <input type='submit' value='OK'></form>";
  html += "<p><a href='/calibrate'>Recalibrer</a> (ne pas toucher le capteur)</p>";
  html += "</body></html>";
  server.send(200, "text/html", html);
}

// Changer la marge depuis le téléphone
void handleSet() {
  if (server.hasArg("margin")) {
    THRESHOLD_MARGIN = server.arg("margin").toInt();
    detection_threshold = baseline_max + THRESHOLD_MARGIN;
  }
  server.sendHeader("Location", "/");
  server.send(303);
}

// Relancer la calibration
void handleCalibrate() {
  calibratePiezoMaxThreshold();
  server.sendHeader("Location", "/");
  server.send(303);
}

void setupWiFiAndWeb() {
  WiFi.mode(WIFI_AP);
  WiFi.softAP(ap_ssid, ap_password);
  Serial.print("Réseau créé : ");
  Serial.println(ap_ssid);
  Serial.print("Adresse IP : ");
  Serial.println(WiFi.softAPIP());

  server.on("/", handleRoot);
  server.on("/set", handleSet);
  server.on("/calibrate", handleCalibrate);
  server.begin();
}

void setup() {
  Serial.begin(115200);
  delay(1000);

  // Calibration
  Serial.println("CALIBRATION CAPTEUR PIEZO");
  calibratePiezoMaxThreshold();
  Serial.println("\n=== CALIBRATION TERMINEE ===");
  Serial.printf("Seuil de détection: %d\n", detection_threshold);

  // Configuration Wi-Fi et serveur web
  setupWiFiAndWeb();
  Serial.println("Détection active !");
}

void loop() {
  server.handleClient();

  int rawValue = analogRead(PIEZO_PIN);
  if (rawValue > detection_threshold) {
    last_hit = rawValue;
    hit_count++;
    Serial.printf("COUP DETECTE! Valeur: %d, Intensité: %d\n",
                  rawValue, rawValue - detection_threshold);
    delay(150);  // anti-rebond
  }
  delay(5);
}

Schémas de montage : Plot Circuits, avec les composants de la bibliothèque Fritzing (CC BY-SA 3.0, adaptés). Ces schémas sont partagés sous la même licence.
