Jour 2 — Découverte de l'ESP32-S3 Super Mini et bases de l'électronique#

← Jour 1 · Programme · Jour 3 →

Intervenants : Antonin Fourneau & Guillaume Stagnaro — ils font quoi ?

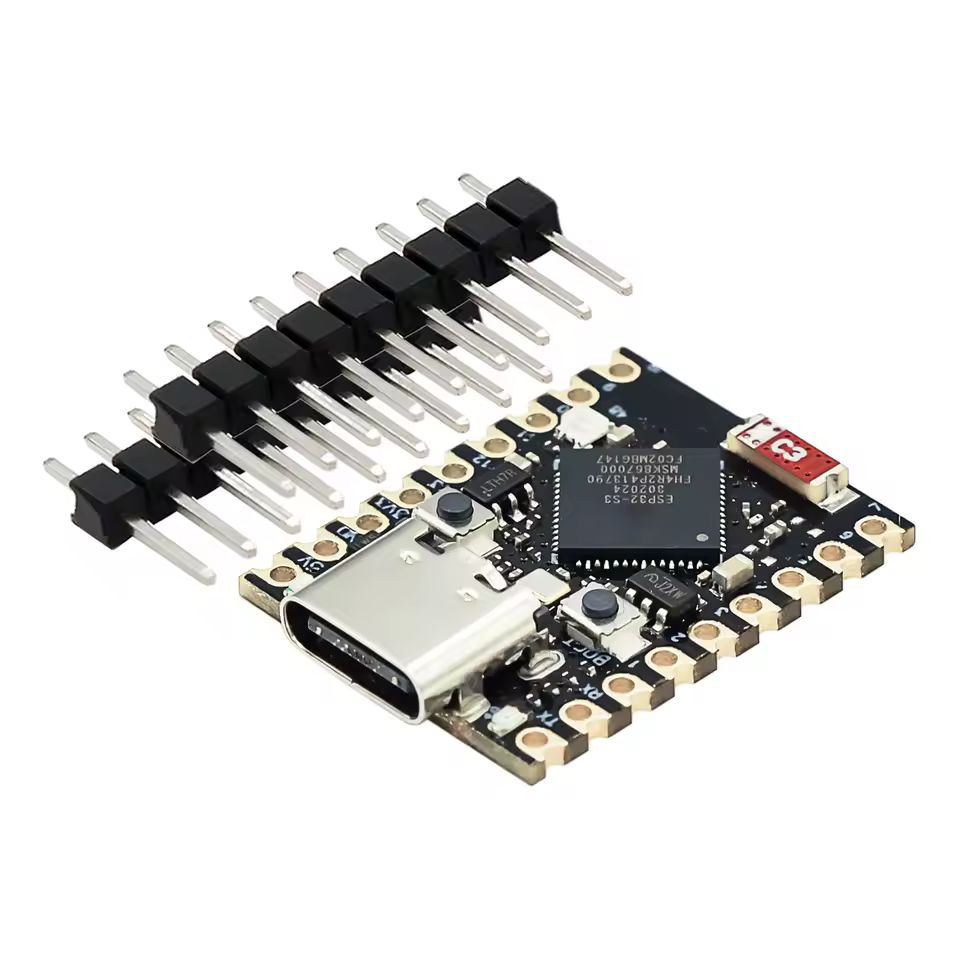

La carte du workshop : ESP32-S3 Super Mini#

Dans tout le workshop, on utilise uniquement l'ESP32-S3 Super Mini.

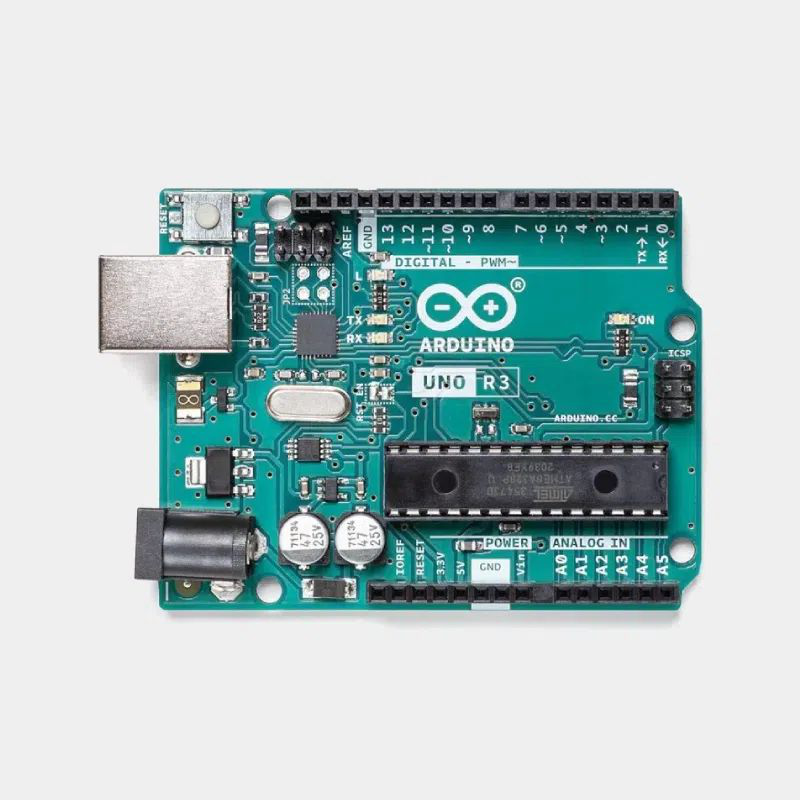

ESP32-S3 Super Mini (~3–5 €)	Arduino UNO (~25 €)

Brochage (GPIO)#

Vérifiez que vous regardez bien le brochage de l'ESP32-S3 Super Mini : les autres cartes ESP32 (DevKit, C3 Super Mini…) n'ont pas les mêmes pins.

Brochage officiel du fabricant : page ESP32S3 SuperMini (nologo.tech).

Ce qu'il faut retenir sur la Super Mini (vérifiez la sérigraphie de votre carte, qui peut varier selon les fabricants) :

• Entrées analogiques (analogRead) : utilisez les GPIO 1 à 10 (ADC1). Les autres entrées analogiques (ADC2) ne fonctionnent pas quand le Wi-Fi est actif : piège classique dès qu'on passe au Wi-Fi.
• Touch (touchRead) : GPIO 1 à 14.
• Les GPIO fonctionnent en 3,3 V : ne jamais leur envoyer du 5 V.

Outils#

Plot Circuits — l'éditeur de montages#

Plot Circuits

Un éditeur de montages électroniques simple : on glisse des composants (carte ESP32-S3 Super Mini, breadboard, boutons, LED, capteurs…), on tire des fils d'une broche à l'autre, et on enregistre. Pas de simulation : il sert à dessiner et partager le câblage. Les montages de cette page s'ouvrent tous dedans (lien sous chaque schéma).

• Ajouter un composant : cherchez-le dans la colonne de gauche, puis cliquez ou glissez-le sur le plan.
• Tirer un fil : appuyez sur une broche et glissez jusqu'à une autre (ou cliquez la broche, cliquez pour poser des coudes, puis cliquez la broche d'arrivée). Les fils restent horizontaux/verticaux.
• Modifier un fil : cliquez-le, puis glissez la poignée d'un segment. Les pastilles de couleur changent sa couleur.
• Raccourcis : R tourne la pièce, Suppr efface, Ctrl+D duplique, Échap annule.

La Super Mini a sa LED RGB intégrée sur le GPIO 48.

VS Code + PlatformIO : l'atelier pour coder l'ESP32#

On écrit, compile et envoie le code avec VS Code et son extension PlatformIO. Le code reste du C++ « façon Arduino » (setup(), loop(), Serial, digitalRead…), mais on n'utilise pas le logiciel Arduino IDE.

1. Installer#

1. Installez VS Code : https://code.visualstudio.com/

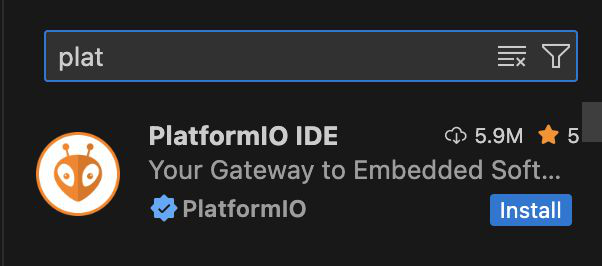

2. Dans VS Code, onglet Extensions (les 4 carrés dans la barre de gauche), cherchez PlatformIO IDE et cliquez sur Install. Patientez : la première installation télécharge beaucoup de choses.

2. Créer un projet#

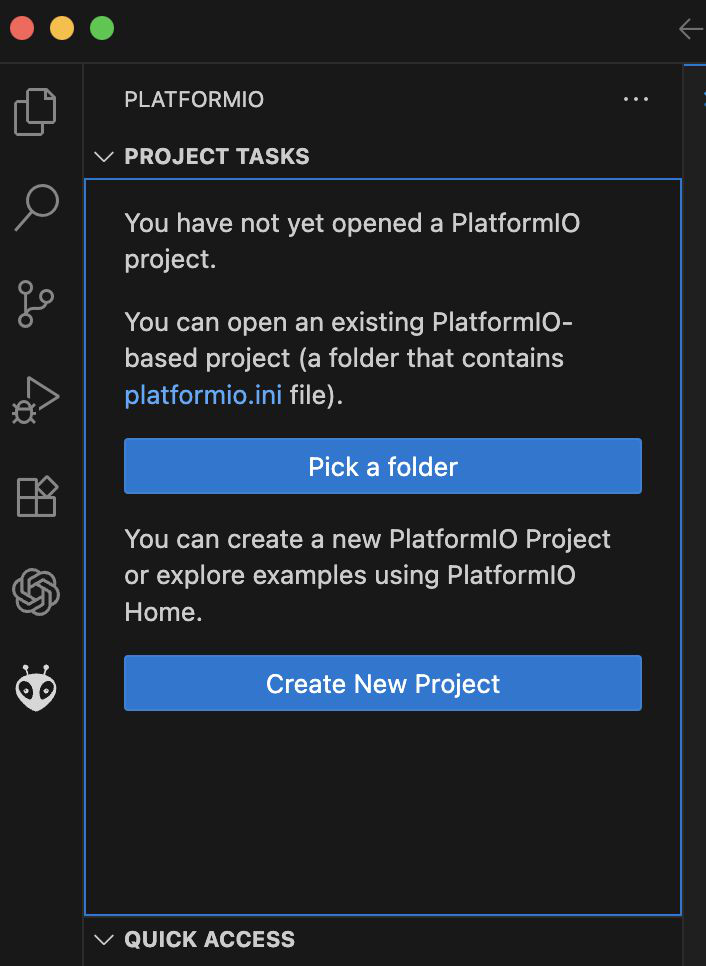

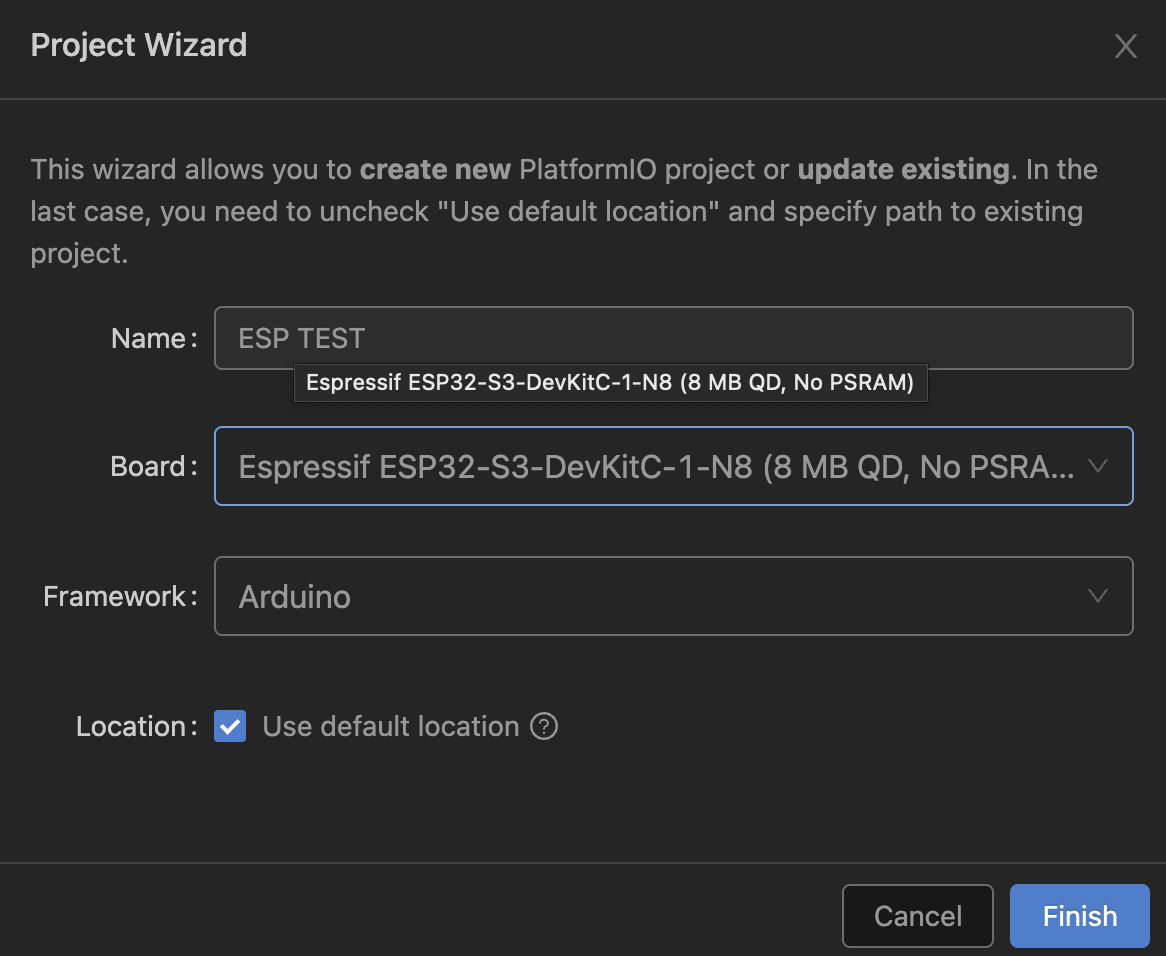

Cliquez sur l'icône PlatformIO (la tête de fourmi) puis Create New Project :

• Name : le nom du projet (par ex. enjmin-esp32)
• Board : PlatformIO n'a pas de carte « Super Mini » ; choisissez Espressif ESP32-S3-DevKitC-1 (même puce).
• Framework : Arduino

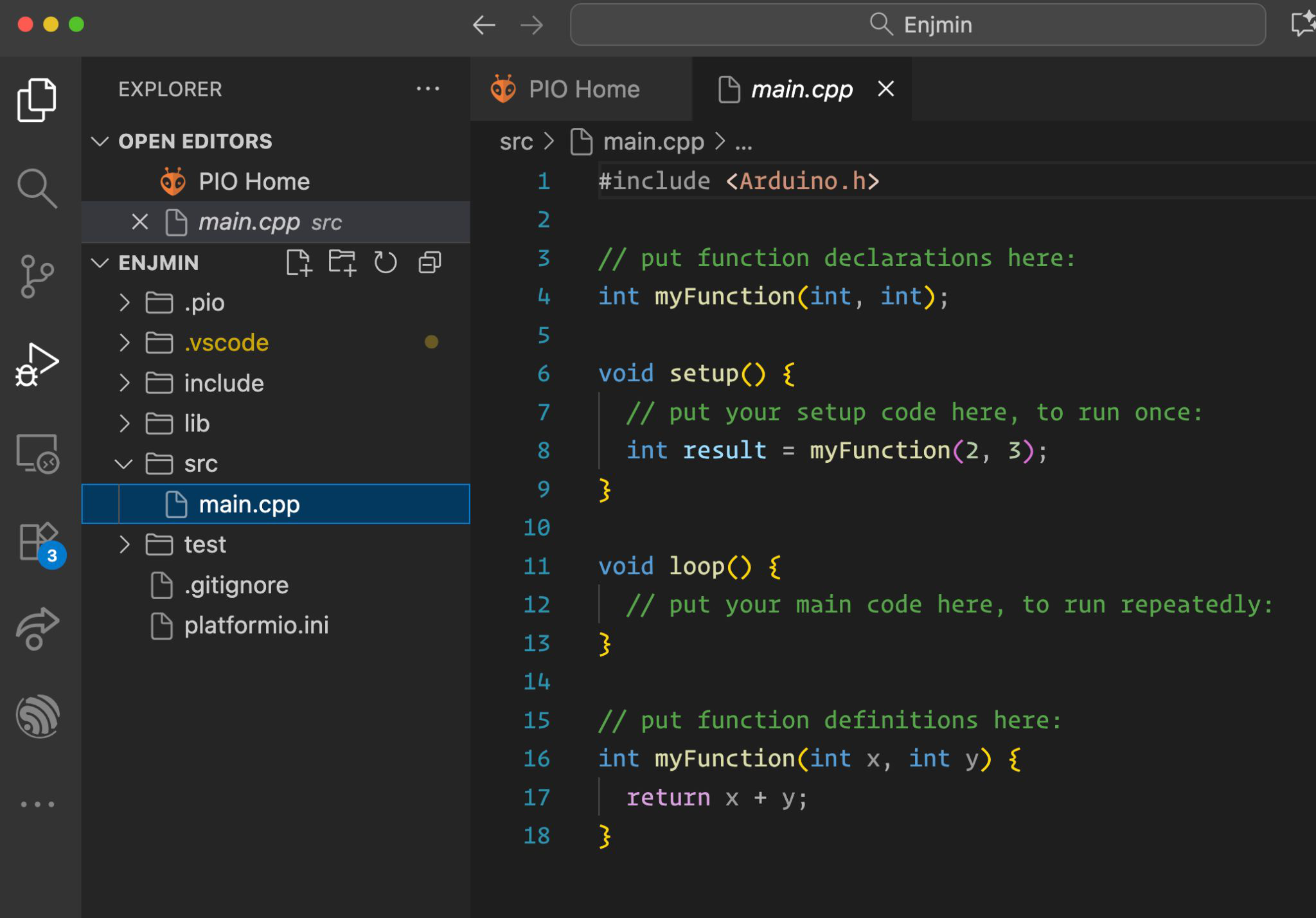

3. Où écrire le code#

Le code va dans src/main.cpp. Pour chaque exemple de ce cours, remplacez tout le contenu de main.cpp par le code de l'exemple.

Deux règles du C++ à connaître :

• La première ligne est toujours #include <Arduino.h>.
• Une fonction doit être écrite avant l'endroit où on l'utilise (ou au moins déclarée en haut du fichier).

4. Le fichier platformio.ini#

C'est la fiche d'identité du projet : la carte, ses réglages, les librairies. Remplacez tout son contenu par celui-ci, prévu pour la Super Mini et pour tout le workshop :

[env:esp32-s3-supermini]
platform = espressif32
board = esp32-s3-devkitc-1
framework = arduino

; Mémoire de la Super Mini (4 MB de flash, 2 MB de PSRAM)
board_upload.flash_size = 4MB
board_build.partitions = default.csv
board_build.arduino.memory_type = qio_qspi

build_flags =
  -DBOARD_HAS_PSRAM
  -DARDUINO_USB_MODE=1
  -DARDUINO_USB_CDC_ON_BOOT=1  ; port série via l'USB natif (indispensable)

; Vitesse du moniteur série (la même que Serial.begin)
monitor_speed = 115200

; Librairies utilisées dans le workshop (téléchargées automatiquement)
lib_deps =
  adafruit/Adafruit NeoPixel
  pololu/VL53L0X
  cnmat/OSC
  lemmingdev/ESP32-BLE-Gamepad
  h2zero/NimBLE-Arduino

ARDUINO_USB_CDC_ON_BOOT=1 fait passer le port série par le câble USB de la Super Mini. Sans cette ligne, le moniteur série reste vide.

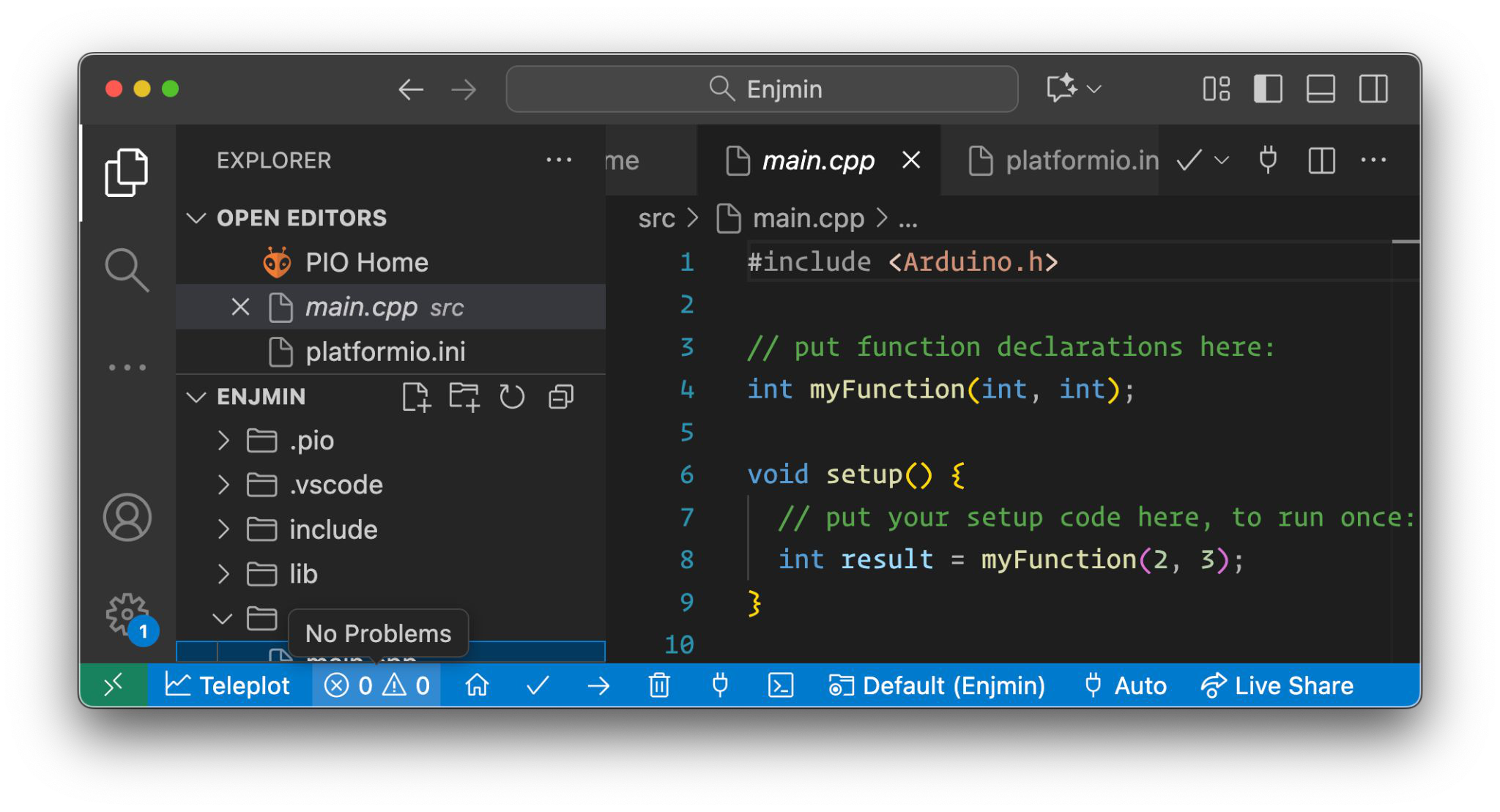

5. Compiler, envoyer, écouter : la barre d'état#

En bas de la fenêtre :

PlatformIO trouve la carte tout seul. Si plusieurs cartes sont branchées, précisez le port dans platformio.ini : upload_port = /dev/cu.usbmodem… sur Mac, upload_port = COM4 sur Windows.

6. Les librairies#

Une librairie est du code déjà écrit par d'autres (pour piloter des LEDs, un capteur…). Celles du workshop sont déjà listées dans lib_deps : PlatformIO les télécharge à la première compilation.

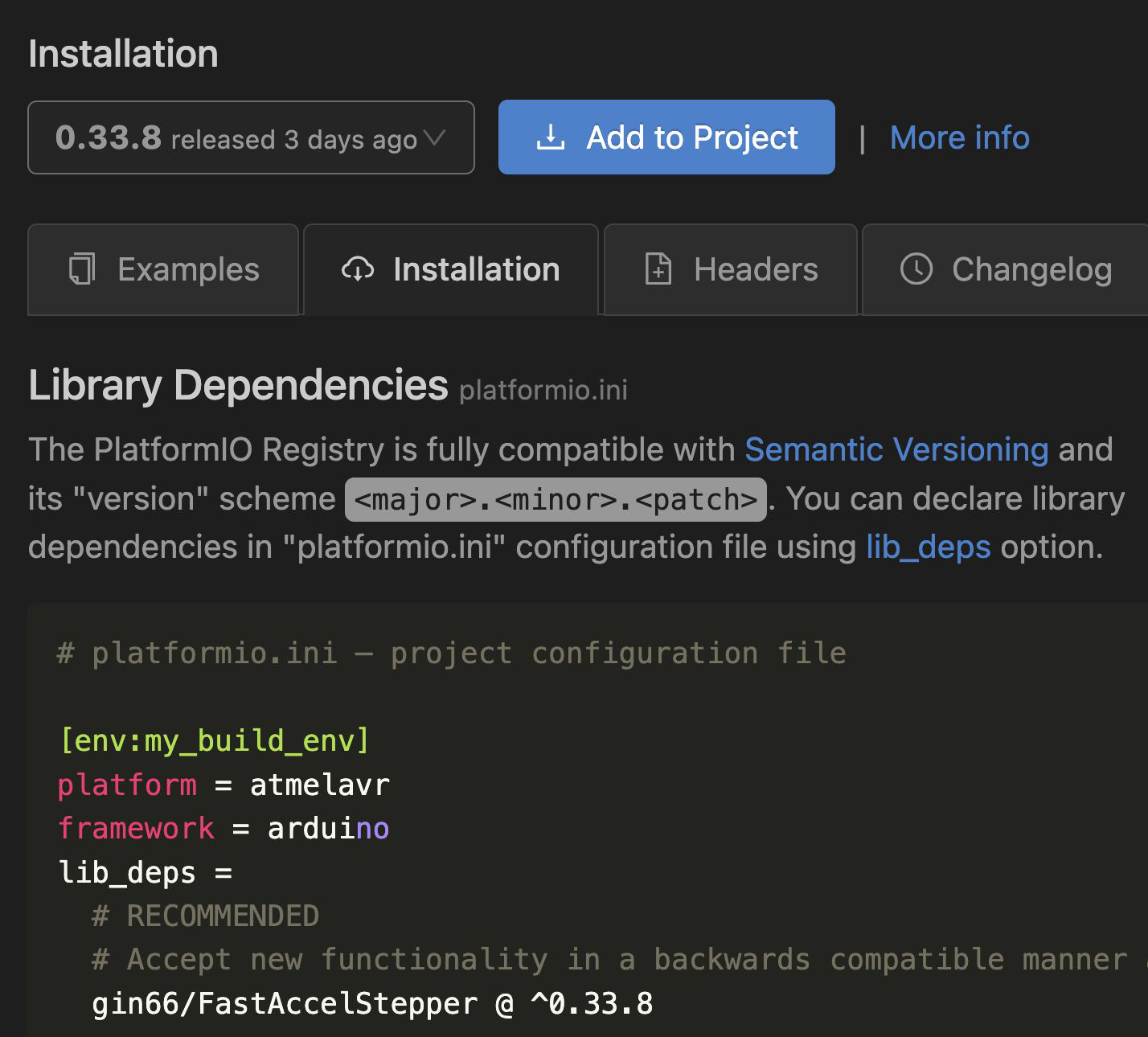

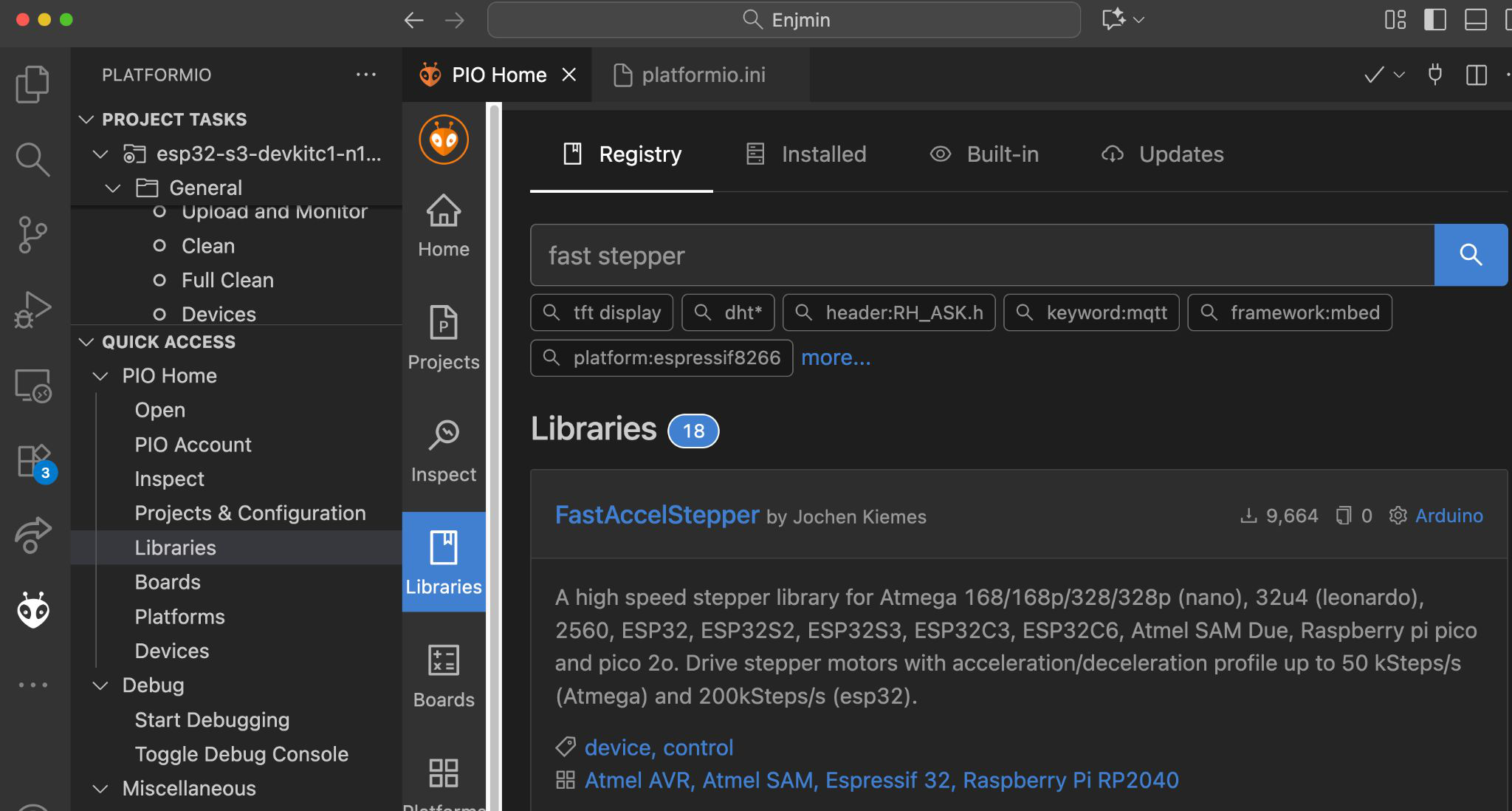

Pour en trouver d'autres : icône PlatformIO → Libraries, cherchez, puis Add to Project (ou ajoutez la ligne à la main dans lib_deps).

Si la carte n'est plus reconnue pour téléverser : maintenez BOOT, appuyez sur RST, relâchez BOOT, puis relancez Upload.

1er code#

Remplacez le contenu de src/main.cpp par :

#include <Arduino.h>

void setup() {                 // ≈ _ready() dans Godot
  Serial.begin(115200);        // Initialise le port série à 115200 bauds
  while (!Serial) {            // Attendre que le port série soit prêt (pas obligatoire)
    delay(10);
  }
  Serial.println("ESP32 prêt !");
}

void loop() {                  // ≈ _process() dans Godot
  // "Hello World" dans le moniteur série
  Serial.println("Hello World");
  // Attendre 1 seconde avant le prochain message
  delay(1000);
}

Cliquez sur → Upload, puis sur 🔌 Serial Monitor : « Hello World » s'affiche toutes les secondes.

Pour fermer le moniteur série : cliquez dans le terminal et faites Ctrl + C. Pensez à le fermer avant un nouvel Upload si le port est « occupé ».

1er code + if + variable#

#include <Arduino.h>

// Variable globale
int compteur = 0;  // Compteur qui s'incrémente

void setup() {
  Serial.begin(115200);
  while (!Serial) {
    delay(10);
  }
  Serial.println("ESP32 prêt !");
}

void loop() {
  // Incrémenter le compteur à chaque boucle
  compteur++;

  // Afficher le compteur actuel
  Serial.print("Compteur: ");
  Serial.println(compteur);

  // Vérifier si le compteur atteint 100
  if (compteur == 100) {
    Serial.println("=== HELLO WORLD ===");
    // Remettre le compteur à 0
    compteur = 0;
  }
}

Petite astuce pratique avec % (modulo, le reste de la division) :

  // Vérifier si le compteur est un multiple de 100
  if (compteur % 100 == 0) {
    Serial.println("=== HELLO WORLD ===");
  }

Détecter un bouton appuyé#

Pull-up interne ? La pin est « tirée » vers 3,3 V par une résistance intégrée : elle lit HIGH au repos et LOW quand le bouton la relie à GND.

#include <Arduino.h>

#define BUTTON_PIN 0  // sur quel GPIO (GPIO 0 = bouton BOOT de la carte)

void setup() {
  // Initialisation série
  Serial.begin(115200);

  // Définir le bouton en entrée avec pull-up interne
  pinMode(BUTTON_PIN, INPUT_PULLUP);

  Serial.println("Hello World !");
}

void loop() {
  // Lire l'état du bouton (LOW = appuyé, HIGH = relâché)
  int buttonState = digitalRead(BUTTON_PIN);

  if (buttonState == LOW) {
    Serial.println("Bouton appuyé !");
    delay(300);  // petit anti-rebond
  }
}

Montage sur breadboard#

Les trous d'une même ligne sont électriquement connectés.

Ouvrir ce montage dans Plot Circuits ↗

Même code avec un bouton externe sur le GPIO 9 :

Ouvrir ce montage dans Plot Circuits ↗

#define BUTTON_PIN 9  // sur quel GPIO

Touch (capteur capacitif)#

#include <Arduino.h>

void setup() {
  Serial.begin(115200);
  delay(2000);
}

void loop() {
  int touch = touchRead(4);
  Serial.print("Touch GPIO 4: ");
  Serial.println(touch);
  delay(200);
}

Ouvrir ce montage dans Plot Circuits ↗

Touch + LED#

On utilise la librairie Adafruit NeoPixel (déjà dans lib_deps du platformio.ini).

#include <Arduino.h>
#include <Adafruit_NeoPixel.h>
#define LED_PIN 48

Adafruit_NeoPixel pixels(1, LED_PIN, NEO_GRB + NEO_KHZ800);

void setup() {
  Serial.begin(115200);
  delay(2000);
  pixels.begin();
  pixels.clear();
  pixels.show();
}

void loop() {
  int touch = touchRead(4);
  Serial.print("Touch GPIO 4: ");
  Serial.println(touch);

  if (touch >= 40000) {
    pixels.setPixelColor(0, pixels.Color(0, 0, 255));  // bleu
  } else {
    pixels.setPixelColor(0, pixels.Color(255, 0, 0));  // rouge
  }
  pixels.show();
  delay(200);
}

Même montage que pour le Touch ci-dessus : la LED utilisée est celle intégrée à la carte (GPIO 48).

Avec calibration#

#include <Arduino.h>
#include <Adafruit_NeoPixel.h>
#define LED_PIN 48

Adafruit_NeoPixel pixels(1, LED_PIN, NEO_GRB + NEO_KHZ800);
int seuil = 0;

void setup() {
  // Moyenne de 30 mesures au repos (ne pas toucher pendant 3 s)
  long sum = 0;
  for (int i = 0; i < 30; i++) {
    sum += touchRead(4);
    delay(100);
  }
  seuil = sum / 30;

  pixels.begin();
  pixels.clear();
  pixels.show();
}

void loop() {
  int touch = touchRead(4);
  int diff = touch - seuil;  // sur l'ESP32-S3, la valeur MONTE quand on touche

  if (diff > 100) {  // seuil fixe
    pixels.setPixelColor(0, pixels.Color(0, 0, 255));  // BLEU
  } else {
    pixels.setPixelColor(0, pixels.Color(255, 0, 0));  // ROUGE
  }
  pixels.show();
}

2 boutons + LED#

Ouvrir ce montage dans Plot Circuits ↗

#include <Arduino.h>
#include <Adafruit_NeoPixel.h>

#define LED_PIN    48  // LED RGB de la Super Mini
#define NUM_PIXELS 1
#define BTN1_PIN   9   // boutons en pull-up (LOW = appuyé)
#define BTN2_PIN   10

Adafruit_NeoPixel pixels(NUM_PIXELS, LED_PIN, NEO_GRB + NEO_KHZ800);

void setup() {
  Serial.begin(115200);
  pinMode(BTN1_PIN, INPUT_PULLUP);
  pinMode(BTN2_PIN, INPUT_PULLUP);

  pixels.begin();
  pixels.clear();
  pixels.show();

  Serial.println("ESP32-S3 NeoPixel + 2 boutons prêt !");
}

void loop() {
  bool btn1 = digitalRead(BTN1_PIN);  // LOW = appuyé
  bool btn2 = digitalRead(BTN2_PIN);

  if (btn1 == LOW) {
    pixels.setPixelColor(0, pixels.Color(0, 0, 255));  // bleu
  } else if (btn2 == LOW) {
    pixels.setPixelColor(0, pixels.Color(0, 255, 0));  // vert
  } else {
    pixels.setPixelColor(0, pixels.Color(255, 0, 0));  // rouge
  }

  delay(10);  // petit anti-rebond / rafraîchissement
  pixels.show();
}

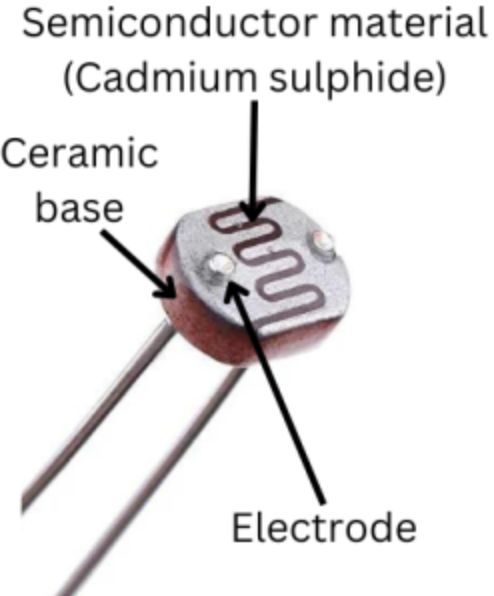

Capteur analogique : LDR (photorésistance)#

#include <Arduino.h>

void setup() {
  Serial.begin(115200);
  delay(2000);
}

void loop() {
  int ldrValue = analogRead(4);  // 0 à 4095 (ADC 12 bits)
  Serial.print("LDR GPIO 4: ");
  Serial.println(ldrValue);
  delay(200);
}

Ouvrir ce montage dans Plot Circuits ↗

Capteur analogique : potentiomètre#

Un potentiomètre est un bouton qu'on tourne (ou un curseur qu'on fait glisser, un fader). Il a trois pattes :

• les deux pattes du bord : l'une sur 3V3, l'autre sur GND (peu importe laquelle) ;
• la patte du milieu (le curseur) : sur le GPIO 4.

En tournant, la tension sur la patte du milieu va de 0 à 3,3 V, et analogRead renvoie une valeur de 0 à 4095.

#include <Arduino.h>

#define POT_PIN 4  // entrée analogique (GPIO 1 à 10)

void setup() {
  Serial.begin(115200);
  delay(2000);
}

void loop() {
  int valeur = analogRead(POT_PIN);             // 0 à 4095
  int pourcent = map(valeur, 0, 4095, 0, 100);  // converti en 0 à 100 %
  Serial.printf("Potentiomètre : %d (%d %%)\n", valeur, pourcent);
  delay(100);
}

Branchez le bord du potentiomètre sur 3V3, jamais sur 5V : le GPIO n'accepte pas plus de 3,3 V.

Ouvrir ce montage dans Plot Circuits ↗

Capteur de lumière + anneau de LEDs NeoPixel#

#include <Arduino.h>
#include <Adafruit_NeoPixel.h>

#define LDR_PIN  4   // entrée analogique de la LDR
#define LED_PIN  5   // pin de l'anneau NeoPixel
#define NUM_LEDS 16  // nombre de LEDs

Adafruit_NeoPixel strip(NUM_LEDS, LED_PIN, NEO_GRB + NEO_KHZ800);

void setup() {
  strip.begin();
  strip.show();  // éteint toutes les LEDs au démarrage
  pinMode(LDR_PIN, INPUT);
}

void loop() {
  // Lire la valeur de la LDR (0 à 4095 sur ESP32-S3)
  int ldrValue = analogRead(LDR_PIN);

  // Convertir la valeur en nombre de LEDs allumées (0 à NUM_LEDS)
  int ledsOn = map(ldrValue, 0, 4095, 0, NUM_LEDS);

  for (int i = 0; i < NUM_LEDS; i++) {
    if (i < ledsOn) {
      strip.setPixelColor(i, strip.Color(255, 0, 0));  // rouge
    } else {
      strip.setPixelColor(i, strip.Color(0, 0, 55));   // bleu foncé
    }
  }
  strip.show();
  delay(50);
}

Ouvrir ce montage dans Plot Circuits ↗

À noter : la LDR est sur le GPIO 4 (entrée analogique qui reste utilisable avec le Wi-Fi) et l'anneau sur le GPIO 5 (pin facilement accessible sur la Super Mini).

Capteurs à effet Hall#

Un capteur à effet Hall détecte un aimant. Dans le kit, il y en a deux sortes :

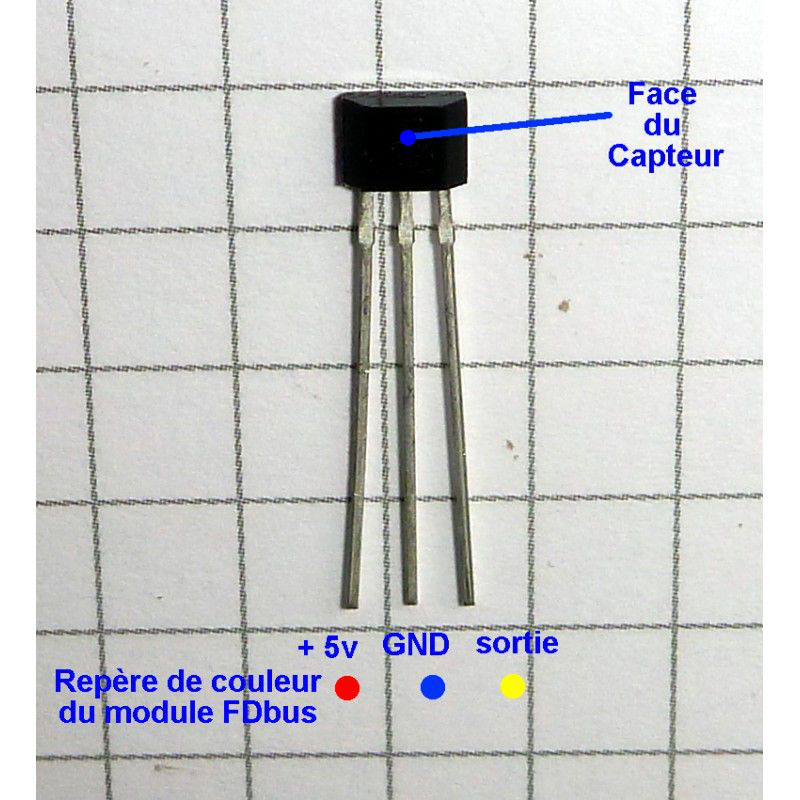

Brochage des deux (face plate marquée vers vous, pattes en bas) : 1 = VCC, 2 = GND, 3 = OUT.

Les aimants du kit (néodyme 6 × 3 mm) sont très puissants : quelques millimètres à 2 cm suffisent.

A3144 : détecteur d'aimant (numérique)#

#include <Arduino.h>

#define HALL_PIN 4

void setup() {
  Serial.begin(115200);
  delay(2000);
  // Avec résistance pull-up interne (vers 3,3 V)
  pinMode(HALL_PIN, INPUT_PULLUP);
}

void loop() {
  int hallState = digitalRead(HALL_PIN);
  Serial.print("Hall GPIO 4: ");
  Serial.print(hallState);

  if (hallState == LOW) {
    Serial.println(" DETECTE");
  } else {
    Serial.println(" RIEN");
  }
  delay(200);
}

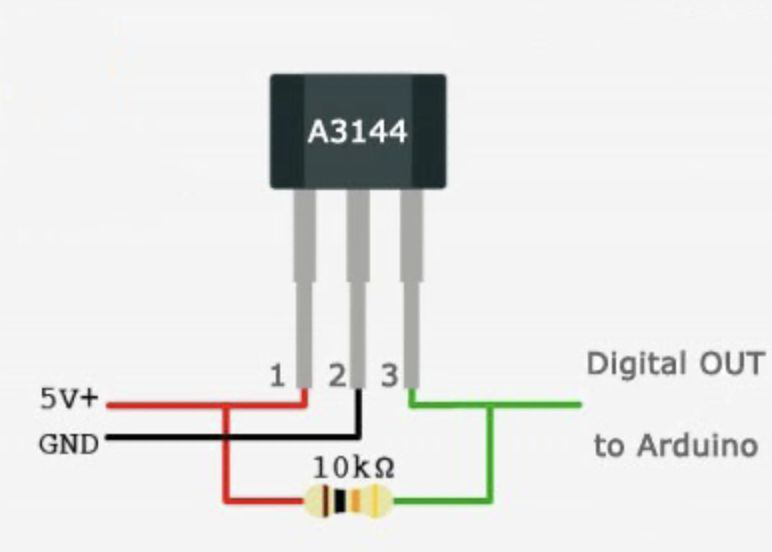

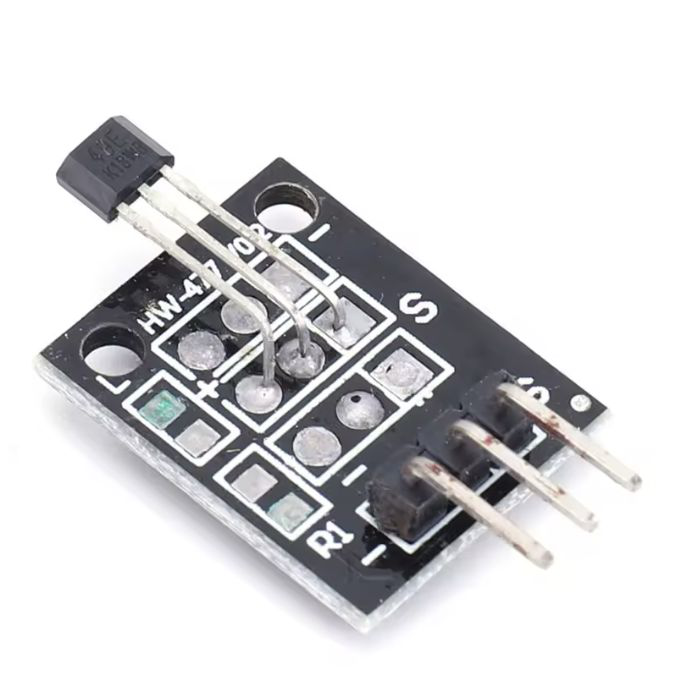

Module	Capteur nu	Câblage A3144

Câblage sur l'ESP32 : l'A3144 a besoin d'au moins 4,5 V : alimentez-le sur la pin 5V. Sa sortie ne fait que tirer vers GND (sortie « collecteur ouvert »), donc on peut la brancher directement sur le GPIO avec INPUT_PULLUP, qui la ramène à 3,3 V. Ne mettez pas la résistance de tirage du schéma vers 5 V : elle enverrait du 5 V dans le GPIO.

SS49E : capteur de champ magnétique (analogique)#

Au repos, la sortie est au milieu (environ la moitié de 3,3 V). Elle monte avec un pôle de l'aimant et descend avec l'autre.

#include <Arduino.h>

#define HALL_PIN 4  // entrée analogique (GPIO 1 à 10)

int repos = 0;      // valeur sans aimant

void setup() {
  Serial.begin(115200);
  delay(2000);

  // Calibration : moyenne de 50 mesures sans aimant
  long sum = 0;
  for (int i = 0; i < 50; i++) {
    sum += analogRead(HALL_PIN);
    delay(10);
  }
  repos = sum / 50;
  Serial.printf("Valeur au repos: %d\n", repos);
}

void loop() {
  int valeur = analogRead(HALL_PIN);
  int champ = valeur - repos;  // > 0 : un pôle, < 0 : l'autre

  Serial.print("Champ: ");
  Serial.println(champ);

  if (champ > 150) {
    Serial.println("Pole SUD proche");
  } else if (champ < -150) {
    Serial.println("Pole NORD proche");
  }
  delay(50);
}

Alimentez le SS49E en 3,3 V, pas en 5 V : sa sortie peut monter presque jusqu'à sa tension d'alimentation, et le GPIO n'accepte pas plus de 3,3 V. Selon le sens de l'aimant, « nord » et « sud » peuvent être inversés : l'important est le signe.

Capteur de distance laser VL53L0X (I²C)#

Mesure une distance de quelques centimètres à environ 1,2 m, avec un petit laser infrarouge invisible (mesure du « temps de vol »). Il communique en I²C : 2 fils de données seulement.

On utilise la librairie VL53L0X de Pololu (déjà dans lib_deps du platformio.ini).

#include <Arduino.h>
#include <Wire.h>
#include <VL53L0X.h>

VL53L0X sensor;

void setup() {
  Serial.begin(115200);
  delay(2000);

  Wire.begin(8, 9);  // SDA = GPIO 8, SCL = GPIO 9

  sensor.setTimeout(500);
  if (!sensor.init()) {
    Serial.println("VL53L0X introuvable : vérifiez le câblage !");
    while (true) {
      delay(100);
    }
  }
  sensor.startContinuous();  // mesures en continu
}

void loop() {
  int distance = sensor.readRangeContinuousMillimeters();

  if (sensor.timeoutOccurred()) {
    Serial.println("timeout");
  } else if (distance > 2000) {
    Serial.println("hors de portée");
  } else {
    Serial.print("Distance: ");
    Serial.print(distance);
    Serial.println(" mm");
  }
  delay(50);
}

Retirez le petit film de protection sur le capteur avant de l'utiliser. Hors de portée, la librairie renvoie une valeur autour de 8190 mm.

Capteur de distance HC-SR04#

#include <Arduino.h>

#define TRIG_PIN 4
#define ECHO_PIN 5

void setup() {
  Serial.begin(115200);
  delay(2000);
  pinMode(TRIG_PIN, OUTPUT);
  pinMode(ECHO_PIN, INPUT);
}

void loop() {
  // Déclencher une mesure
  digitalWrite(TRIG_PIN, LOW);
  delayMicroseconds(2);
  digitalWrite(TRIG_PIN, HIGH);
  delayMicroseconds(10);
  digitalWrite(TRIG_PIN, LOW);

  // Mesurer la durée de l'écho (timeout 30 ms ≈ 5 m)
  long duration = pulseIn(ECHO_PIN, HIGH, 30000);

  // Calculer la distance (vitesse du son = 343 m/s = 0,034 cm/µs)
  float distance = (duration * 0.034) / 2;

  Serial.print("Distance: ");
  Serial.print(distance);
  Serial.println(" cm");
  delay(500);
}

Ouvrir ce montage dans Plot Circuits ↗

Attention (matériel) : le HC-SR04 classique est alimenté en 5 V et sa broche Echo renvoie du 5 V, alors que l'ESP32 accepte au maximum 3,3 V sur ses GPIO. Mettez un pont diviseur sur Echo (par ex. 1 kΩ + 2 kΩ), ou utilisez une version 3,3 V (HC-SR04P, RCWL-1601).

Capteur piézo (knock sensor) avec calibration#

Le piézo est branché entre GND et le GPIO 1, avec une résistance de 1 MΩ en parallèle.

Ouvrir ce montage dans Plot Circuits ↗

#include <Arduino.h>

// Calibration capteur piézo ESP32-S3 Super Mini
// Piézo connecté entre GND et GPIO 1
const int PIEZO_PIN = 1;
const int CALIBRATION_SAMPLES = 200;
const int CALIBRATION_DELAY = 25;

// Variables de calibration
int baseline_max = 0;         // valeur maximum au repos
int detection_threshold = 0;  // seuil de détection des coups
int THRESHOLD_MARGIN = 50;    // marge au-dessus du max observé

void calibratePiezoMaxThreshold() {
  int maxValue = 0;
  int minValue = 4095;  // max de l'ADC ESP32
  float sum = 0;

  // Collecte des échantillons pour trouver le MAX
  for (int i = 0; i < CALIBRATION_SAMPLES; i++) {
    int currentValue = analogRead(PIEZO_PIN);

    // Suivi des extrêmes
    if (currentValue > maxValue) {
      maxValue = currentValue;
    }
    if (currentValue < minValue) {
      minValue = currentValue;
    }
    sum += currentValue;
    delay(CALIBRATION_DELAY);
  }

  baseline_max = maxValue;
  float average = sum / CALIBRATION_SAMPLES;
  // Seuil = valeur max observée + marge de sécurité
  detection_threshold = baseline_max + THRESHOLD_MARGIN;
}

void setup() {
  Serial.begin(115200);
  delay(1000);

  Serial.println("CALIBRATION CAPTEUR PIEZO");
  calibratePiezoMaxThreshold();
  Serial.println("\n=== CALIBRATION TERMINEE ===");
  Serial.printf("Valeur max observée au repos: %d\n", baseline_max);
  Serial.printf("Seuil de détection: %d\n", detection_threshold);
}

void loop() {
  int rawValue = analogRead(PIEZO_PIN);

  // Détection uniquement si on dépasse le seuil
  if (rawValue > detection_threshold) {
    int intensity = rawValue - detection_threshold;
    Serial.printf("COUP DETECTE! Valeur: %d, Intensité: %d\n", rawValue, intensity);
    // Anti-rebond
    delay(150);
  }
  delay(5);
}

Même code avec un serveur web pour le réglage depuis un téléphone : voir L'ESP32 en réseau.

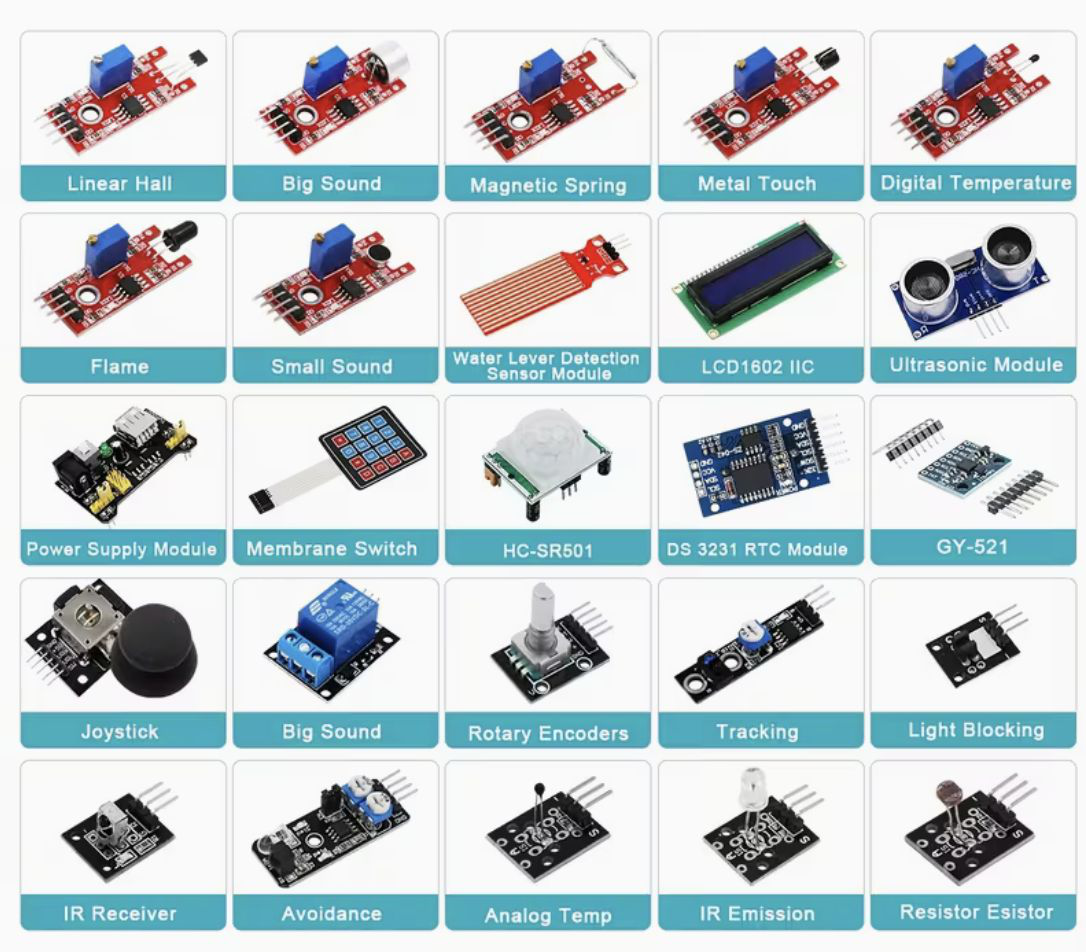

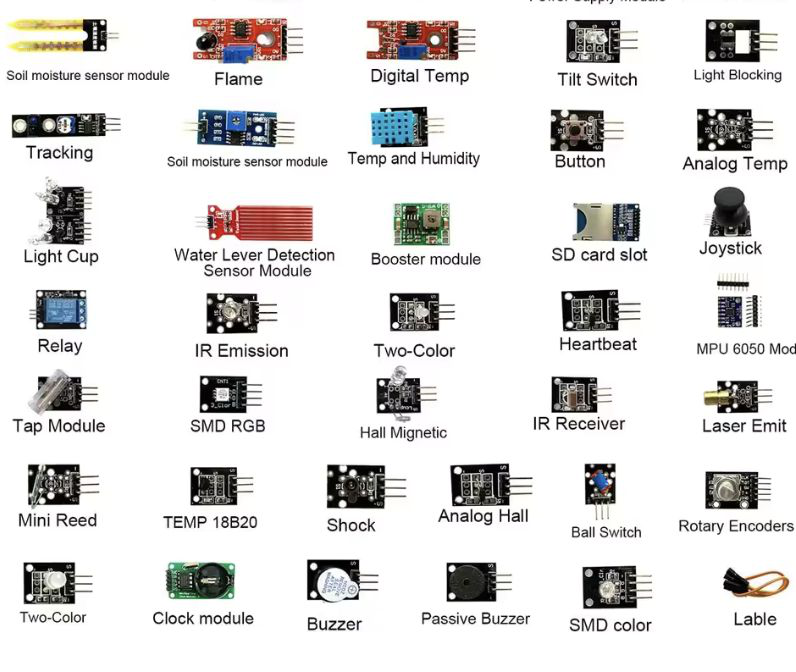

Capteurs en tout genre#

Température / humidité#

• Thermistance (NTC) — mesure la température via une résistance ; analogique ; NTC 10 kΩ.
• Numérique T° / HR — température + humidité ; 1-Wire / I²C ; DS18B20 (1-Wire), DHT11/22, SHT31/35, Si7021.
• Baromètre / altimètre — pression, température ; I²C ; BMP180/280/388, MS5611.

Lumière / couleur / UV#

• Photorésistance (LDR) — niveau de lumière ; analogique ; GL5537.
• Photodiode / phototransistor — plus rapide et plus précis qu'une LDR ; analogique / numérique.
• Couleur — RGB + clair ; I²C ; TCS34725.
• UV — indice UV ; I²C / analogique ; VEML6075, GUVA-S12SD.

Distance / proximité#

• Sonar (ultrasons) — distance 2–400 cm ; numérique trig/echo ; HC-SR04, JSN-SR04T (étanche).
• IR distance — courte portée, rapide ; analogique / I²C ; Sharp GP2Y0A21, VL53L0X/L1X (ToF laser) — VL53L0X dans le kit.
• Lidar compact — longue portée ; UART / I²C ; TFMini, Lidar-Lite.

Mouvement / présence#

• PIR — détection de présence humaine ; numérique ; HC-SR501.

Orientation / inertie#

• Accéléromètre / gyroscope / IMU — mouvements, orientation ; I²C ; MPU-6050/9250, LSM9DS1, BNO055/BNO086.

Magnétisme / rotation#

• Hall — champs magnétiques / RPM ; numérique / analogique ; A3144 (numérique), SS49E (analogique) — dans le kit.
• Boussole — cap absolu ; I²C ; HMC5883L/QMC5883L, MLX90393.
• Encodeurs rotatifs — angle / vitesse ; numérique / I²C ; KY-040, AS5600 (magnétique).

Son / vibration#

• Micro électret — niveau sonore ; analogique ; MAX9814 (AGC), KY-038.
• Micro MEMS I²S — audio numérique ; I²S ; INMP441, SPH0645.
• Vibration / choc — détection de coups ; numérique / analogique ; SW-420, disque piézo.

Gaz / qualité de l'air#

• MQ-xx — détecteurs « grand public » (fumée, alcool, CO…) ; analogique ; MQ-2/3/7/135…
• eCO₂ / COV — qualité de l'air ; I²C ; CCS811, SGP30/40, BME680.
• CO₂ NDIR — ppm fiables ; UART / I²C ; MH-Z19B, SCD30/SCD41.
• Poussières PM — PM2.5 / PM10 ; UART ; PMS5003, SDS011.
• Pluie (plaque) — gouttes (détection binaire) ; analogique / numérique.

Biométrie#

• ECG — signal cardiaque ; analogique ; AD8232.

Position / force / interaction#

• Potentiomètre / fader — position ; analogique.
• FSR — pression / force ; analogique ; Interlink FSR.
• Jauges de contrainte — poids ; HX711 + cellule de charge.
• Capacitif tactile — toucher du doigt ; numérique / I²C ; TTP223, MPR121.
• Inclinaison — interrupteur à bille ; numérique.

Liquides / environnement#

• Humidité du sol — teneur en eau ; analogique (préférer les capacitifs).
• Niveau d'eau — flotteur (numérique), pression (MS5837) ou ultrasons étanche.
• Débitmètre — litres/min ; numérique (impulsions) ; YF-S201.

RF / optique courte portée#

• Réception IR — télécommandes ; numérique ; TSOP382/4838.
• Barrières IR — détection de passage ; numérique ; émetteur + récepteur.
• RFID / NFC — badges 13,56 MHz / 125 kHz ; SPI / I²C / UART ; RC522, PN532, EM4100.

Et l'ESP32 comme clavier ou manette ?#

Grâce à son USB natif, la Super Mini peut se faire passer pour un clavier ou une manette USB, et piloter un jeu Godot sans rien installer. C'est le début du Jour 3.

Schémas de montage : Plot Circuits, avec les composants de la bibliothèque Fritzing (CC BY-SA 3.0, adaptés). Ces schémas sont partagés sous la même licence.
